Entwodiksyon
Nan monn modèn ipè-konekte nou an, gwo-transmisyon done ak rezo kominikasyon klè-klè yo souvan pran nèt pou konsomatè yo ak biznis yo menm. Dèyè chak emisyon televizyon definisyon wo, koneksyon entènèt bande rezidansyèl, estasyon debaz selilè, ak sistèm radyo pwofesyonèl san fil, gen yon enfrastrikti fizik sofistike ki fè kominikasyon san pwoblèm posib. Pami eleman ki pi dirab, serye ak kritik nan enfrastrikti mondyal sa a se kab kowaksyal la. Pandan plizyè deseni, kalite espesyalize liy transmisyon elektrik sa a te sèvi kòm mwayen fondasyon pou deplase siyal frekans radyo (RF) an sekirite, efikas, ak fyab soti nan yon moso nan ekipman elektwonik nan yon lòt.
Malgre ogmantasyon rapid, gaye toupatou nan fib optik ak kominikasyon san fil atravè plizyè sektè, kab kowaksyal la rete totalman endispansab atravè yon spectre konsiderableman lajè nan elektwonik konsomatè, fabrikasyon endistriyèl, jeni ayewospasyal, ak aplikasyon pou telekominikasyon. Konsepsyon inik jeyometrik konsantrik li yo pèmèt li genyen yon chan elektwomayetik avèk siksè, pwoteje transmisyon done entèn kont bri ekstèn ki piman bouk, epi kenbe entegrite siyal solid sou distans fonksyonèl ki gen sans. Gid konplè sa a eksplore konsèp debaz yo nan kab kowaksyal, diseksyon konplike anatomi entèn yo, egzamine fizik fondamantal transmisyon siyal RF, evalye diferan estanda enpedans ak varyant kab, ak revize avantaj prensipal yo ak limit yo nan jeni elektrik kontanporen.
1. Anatomi ak estrikti debaz yon kab kowaksyal
Pou vrèman konprann ki jan yon kab kowaksyal reyalize kapasite transmisyon segondè-pèfòmans li yo, youn dwe byen egzamine konstriksyon fizik diferan li yo ak konpozisyon materyèl. Tèm teknik "kowaksyal" la sòti nan reyalite estriktirèl ke tout kouch konsantrik entèn pataje yon sèl aks jeyometrik komen. Sa a aliyman konsantrik egzak se antyèman entansyonèl, metikuleu Enjenieri kontwole jaden elektwomayetik ki antoure ak siprime dezòd ekstèn nèt. Yon kab kowaksyal estanda konsiste de kat kouch prensipal konsantrik, chak enjenyè pou fè yon fonksyon espesifik mekanik oswa elektrik nan tout asanble liy transmisyon an.
Nan sant la anpil manti kondiktè debaz la, souvan refere yo kòm kondiktè sant la. Eleman kritik sa a tipikman fabrike nan gwo-pite kòb kwiv mete solid, kwiv-rekouvèr asye pou plis fòs rupture, oswa ajan-kouvwi plake, epi travay prensipal li se pote prensipal siyal RF elektrik la. Antouraj kondiktè enteryè sa a se izolasyon dyelèktrik la, yon kouch ki pa -kondiktif anjeneral ki fèt ak polyethylene solid oswa kimen, oswa polytetrafluoroethylene (PTFE). Izolan dyelèktrik la kenbe espas fizik egzak, enkondisyonèl ant nwayo sant la ak kouch ekstèn yo, ki enpòtan anpil pou dikte enpedans elektrik la ak vitès pwopagasyon siyal kab la.
Anvlòp izolasyon dielectric la se plak pwotèj metalik la, ki sèvi kòm yon baryè absoli vital kont bri nan anviwònman an ak flit siyal. Pwotèj sa a se tipikman konstwi soti nan yon konbinezon de papye aliminyòm ak yon may byen sere nan fèblan oswa fil kwiv fè. Pwoteksyon an aji kòm yon kondiktè segondè, ranpli kous elektrik la pandan y ap bloke onn elektwomayetik andedan kab la ak bloke ekstèn entèferans elektwomayetik (EMI) ak entèferans frekans radyo (RFI). Finalman, tout asanble a loje nan yon jakèt pwoteksyon ekstèn ki fèt ak polymère dirab tankou PVC, polyethylene, oswa an poliyiretàn. Po ekstèn sa a pwoteje kouch entèn yo kont fwotman fizik, antre imidite, radyasyon iltravyolèt solè, ak ekspoze chimik ekstrèm nan anviwònman ki difisil deyò.
2. Fizik transmisyon siyal RF
Transmisyon frekans radyo enplike kouran altènatif segondè-frekans ki osile rapidman, ki kreye jaden elektwomayetik ki ka fasilman gaye oswa pran bri ki pèdi si yo pa jere pa bon jeni. Fil louvri estanda oswa pè kondiktè paralèl yo mal adapte pou transmisyon gwo -frekans paske yo aji tankou antèn pa entansyonèl, koule enèji siyal presye ak soufri gwo degradasyon nan entèferans anviwònman an. Kab kowaksyal la rezoud pwoblèm sa a briyan atravè aplikasyon fizik konplè nan prizon elektwomayetik.
Lè yon siyal RF antre nan kondiktè nwayo a nan yon kab kowaksyal, li jenere yon jaden elektwomayetik ki vwayaje sou longè fil la. Paske plak pwotèj metalik deyò a konplètman antoure kondiktè sant la nan yon distans inifòm, jaden elektrik ak mayetik ki asosye ak siyal la gen restriksyon antyèman nan espas ki nan izolasyon dielectric ki sitiye ant nwayo enteryè a ak plak pwotèj deyò a. Anplis de sa, nenpòt bri elektwomayetik ekstèn ki soti nan liy elektrik, transmetè radyo, oswa machin endistriyèl frape plak pwotèj ekstèn lan trese epi li san danje atè oswa reflete ale, anpeche li antre nan nwayo a ak koripsyon kouran done a.
Yon lòt konsèp kritik nan transmisyon RF sou yon kab kowaksyal se enpedans karakteristik, ki mezire nan ohms (Ohm). Enpedans reprezante opozisyon total yon liy transmisyon prezante ak kouran altènatif. Kenbe yon enpedans ki konsistan, kontwole-pi souvan estanda nan swa 50 Ohm oswa 75 Ohm sou tout longè kab la ak pyès ki nan konpitè konekte li yo-enpòtan pou pèfòmans sistèm lan. Si yon dezakò nan enpedans rive, yon pati nan enèji RF vwayaje a pral reflete bak nan direksyon sous la olye ke rive nan chaj destinasyon an. Refleksyon sa a kreye onn kanpe, degrade bon jan kalite siyal, diminye efikasite enèji, epi nan anviwònman radyo ki gen gwo pouvwa -, ka jenere chalè depase ki domaje pèmanans pyès ki nan konpitè transmetè sansib.
3. Klasifikasyon, estanda enpedans, ak varyant kab
Kab kowaksyal yo pa yon sèl -gwosè-adapte-tout machandiz; yo enjenyè nan klas diferan ki baze sou frekans operasyonèl, gwosè fizik, pouvwa-kapasite manyen, ak evalyasyon enpedans. Pou yon teknisyen, designer sistèm, oswa enjenyè RF, chwazi varyant kab kòrèk la esansyèl pou asire pèfòmans optimal sistèm ak evite refleksyon siyal katastwofik.
De estanda prensipal enpedans ki domine endistri mondyal la se 50 Ohm ak 75 Ohm:
50 Ohm kab kowaksyal:Sa yo fèt sitou pou transmisyon done, kominikasyon san fil, sistèm radyo bi-, ekipman GPS, ak ranfòse siyal komèsyal yo. Yon evalyasyon enpedans 50 Ohm bay balans ideyal ant atenuasyon siyal ki ba ak gwo pouvwa -manyen kapasite, sa ki fè li estanda inivèsèl pou transmetè frekans radyo ak antèn. Egzanp popilè yo gen ladan RG-58 tradisyonèl ak varyant modèn ki pa gen anpil pèt tankou seri LMR (tankou LMR-240 ak LMR-400).
75 Ohm kab kowaksyal:Sa yo optimize pou distribisyon videyo, televizyon kab (CATV), televizyon satelit, ak livrezon entènèt bande. Paske siyal videyo ak difizyon yo bay priyorite pèt siyal minimòm sou kouri pasif long olye ke gwo -manyaj pouvwa, jeyometri 75 Ohm (egzanpifye pa RG-6 ak RG-59 câbles) anpeche degradasyon foto ak kenbe entegrite chanèl pwòp atravè rezo distribisyon rezidansyèl ak komèsyal yo.
Anplis de diferans enpedans, kab kowaksyal yo varye anpil pa kalib fizik. Câbles ki pi epè yo prezante pi gwo kondiktè nwayo ak pi epè izolasyon dyelèktrik, ki drastikman diminye atenuasyon siyal (pèt siyal sou distans) pou kouri kab long, menm si yo sakrifye fleksibilite fizik. Okontrè, kab mens yo trè fleksib epi fasil pou wout nan espas ki sere oswa andedan machin yo, men yo soufri nan pi gwo pousantaj atenuasyon sou span pwolonje.
4. Avantaj ak Limit Operasyon
Pandan ke teknoloji kab kowaksyal gen matirite sou prèske yon syèk nan devlopman kontinyèl, li kontinye kenbe yon pozisyon dominan nan anpil sektè kominikasyon akòz yon melanj inik nan benefis estriktirèl ak operasyonèl. Sepandan, konsèpteur sistèm yo dwe konte tou pou limit fizik nannan li yo lè yo planifye deplwaman gwo-echèl.
Avantaj prensipal yo nan itilize yon kab kowaksyal enkli:
Siperyè pwoteksyon elektwomayetik:Konsepsyon konsantrik ki fèmen an bay pwoteksyon eksepsyonèl kont entèferans ekstèn elektwomayetik ak frekans radyo, asire transmisyon done pwòp menm nan anviwònman endistriyèl ki fè bwi.
Gwo bandwidth ak sipò frekans:Konfigirasyon kowaksyal modèn yo ka transpòte siyal segondè-frekans yo byen nan seri gigahertz yo, epi yo byen jere videyo milti-chanèl ak done gwo-vitès.
Dirab ak solidite mekanik:Pwoteje pa jakèt ekstèn polymère difisil ak trese metalik solid, kab coax kenbe tèt ak move move tan deyò, antèman dirèk, ak estrès fizik konsiderableman byen.
Pri-Efikasite:Konpare ak gid ond espesyalize oswa kouri long nan enfrastrikti fib optik aktif, kabl kowaksyal bay yon solisyon abòdab, trè serye pou distribisyon RF lokal yo ak videyo.
Malgre fòs sa yo, kab kowaksyal genyen limit remakab:
Atenuasyon siyal sou distans:Kòm siyal gwo -frekans yo vwayaje atravè kondiktè debaz la ak mwayen dyelèktrik, yo fè eksperyans pèt enèji pwogresif. Pèt siyal ogmante eksponansyèlman ak pi wo frekans ak pi long kouri kab, souvan ki nesesè anplifikatè siyal oswa repete.
Gwosè fizik ak rèd:Kab kowaksyal ki gen gwo -pèfòmans yo ka epè, rijid, ak lou, sa ki fè wout konplèks atravè konduit bilding sere oswa patiraj ekipman restrenn difisil.
Vilnerabilite nan domaj imidite:Si jakèt pwoteksyon ekstèn lan soufri yon chire oswa twou, imidite ka antre nan plak pwotèj trese a atravè aksyon kapilè, ki mennen nan korozyon entèn, chanjman enpedans, ak echèk kab evantyèlman.
5. Aplikasyon modèn ak pi bon pratik antretyen
Jodi a, aplikasyon yo pou achitekti kab kowaksyal span yon varyete menmen nan sektè teknolojik. Nan telekominikasyon yo, yo rete prensipal mwayen pou livrezon bande dènye-mil, ki konekte nœuds distribisyon katye yo dirèkteman ak modèm kab rezidansyèl yo. Nan endistri difizyon an, liy kowaks solid yo konekte kontwòl mèt estidyo televizyon ak gwo -four transmisyon pouvwa. Anplis de sa, ajans sekirite piblik yo, operatè maritim yo, ak sistèm kominikasyon avyasyon yo depann antyèman de lyen kowaksyal ki solid pou konekte transceiver yo ak antèn machin-monte oswa estasyon baz yo.

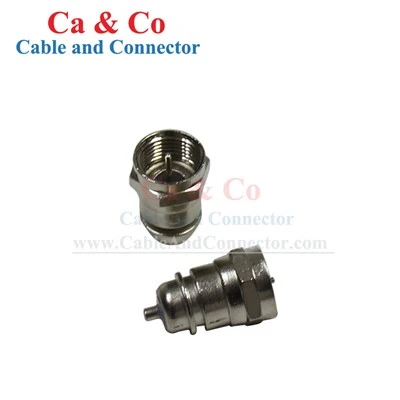

Pou garanti ke yon rezo kab kowaksyal opere nan pi gwo efikasite, enstalasyon apwopriye ak pwotokòl antretyen yo kritik. Teknisyen yo dwe entèdi respekte reyon pliye minimòm espesifye manifakti a pandan enstalasyon; zongle oswa koube sevè yon kab defòme izolan dielectric entèn la, chanje enpedans nan karakteristik ak sa ki lakòz refleksyon siyal vle. Anplis de sa, seleksyone konektè akouple apwopriye yo-tankou konektè kalite F-file pou sistèm televizyon oswa vis-sou konektè SMA ak BNC pou enstriman tès RF ak ekipman radyo-obligatwa pou konsève kontinwite plak pwotèj. Finalman, lè w sèvi ak ekipman tès pwofesyonèl tankou yon mèt rapò onn kanpe (SWR) oswa tan-reflectomètr domèn (TDR) apre enstalasyon- asire ke tout liy transmisyon an byen matche, mete fen nan potansyèl defo pèfòmans anvan yo konpwomèt rezo a.
Konklizyon
Kab kowaksyal la kanpe kòm yon triyonf nan jeni elektrik, pon diferans ki genyen ant jenerasyon done elektwonik anvan tout koreksyon ak pwopagasyon san fil. Lè yo metrize balans delika nan jeyometri konsantrik, separasyon dyelèktrik, ak pwoteksyon metalik, teknoloji sa a te pase plizyè dizèn ane bay transmisyon siyal frekans radyo serye, ki ba -pèt atravè yon seri endistri enkwayab.
Konprann prensip fondamantal kab kowaksyal la-ki soti nan anatomi entèn kouch li yo ak fizik enpedans matche ak diferans pratik ant 50 Ohm ak 75 Ohm varyant-, pèmèt enjenyè, teknisyen, ak amater teknoloji yo desine sistèm kominikasyon solid. Pandan frekans kominikasyon yo ap monte epi demann done yo ap kontinye evolye, seleksyon, enstalasyon ak antretyen byen-wo kalite enfrastrikti kowaksyal yo pral asire rezo mondyal nou yo rete klè, estab, ak pwofondman konekte pou ane k ap vini yo.
