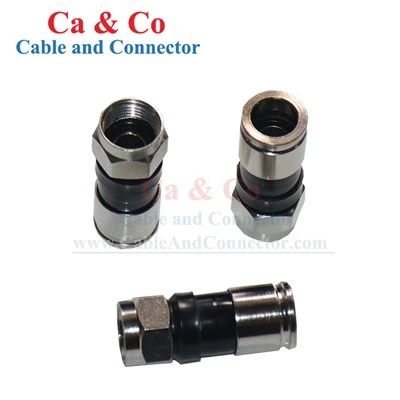

Konektè konpresyon RG6 Tri Shield se yon konektè konpresyon kalite F-pou mete fen nan RG6 tri-kab kowaksyal ak etabli yon koneksyon mekanik ak elektrik ki an sekirite.
Spesifikasyon
|
Kalite pwodwi |
RG6 Tri Shield Konpwesyon Connector |
|
DAYTAI Modèl |
CC-FC-RG6-TSZJH |
|
Gamme frekans |
DC ~ 1000MHz |
|
Enpedans |
75 Ohms (Nominal) |
|
Travay Voltage |
335V Max |
|
Tenite Voltage |
750V Rms |
|
Sant Kontak |
Mwens pase oswa egal a 10 mΩ |
|
Kontak Eksteryè |
Mwens pase oswa egal a 5 mΩ |
|
Rezistans izolasyon |
Pi gran pase oswa egal a 1000 MΩ |
|
Apwopriye pou kab |
RG6 Standard Shield Coaxial kab |
|
Metòd konstriksyon |
Apwopriye pou zouti konpresyon (CC-TCOM-JSLS, CC-TCOM-SLHS, CC-TCOM-RZX) se opsyonèl. |
|
Materyèl |
An kwiv Nikèl plake oswa Zenk alyaj |
|
Tanp. Range |
-35 ~ +60 degre |
RG6 Tri-Shield Cable konpatibilite
Akomodasyon milti-kouch Shield:Estrikti konektè a akomode kondiktè sant la, dyelèktrik, plizyè kouch pwoteksyon, ak jakèt ekstèn pandan revokasyon kab.
Dimansyon kab matche:Dimansyon Connector yo matche ak konstriksyon kab la pou asire bon ensèsyon ak konpresyon.
Tcheke -Konpatibilite Pwodiksyon:Kliyan yo ka bay desen kab, espesifikasyon, oswa echantiyon pou evalyasyon konpatibilite anvan pwodiksyon esansyèl.
Revokasyon konpresyon ki estab
Retansyon Kab fèm:Mekanis konpresyon an asire kab la prepare andedan konektè a epi li ede anpeche mouvman kab apre revokasyon an.
Konektè ki estab-a-Kab kontak:Konpresyon pote konpozan konektè yo byen fèm kont estrikti kab la, kenbe kontak konsistan nan tout koneksyon an fini.
Konpresyon kontwole:Konektè a konprese alantou kab la prepare pou fòme yon revokasyon inifòm san yo pa soude.
Konpwesyon zouti konpatibilite
Opsyon zouti miltip:Opsyon zouti konpatib yo enkli CC-TCOM-JSLS, CC-TCOM-SLHS, ak CC-TCOM-RZX.
Zouti-Terminasyon Matche:Zouti ki aplikab yo ka chwazi selon konektè a ak konfigirasyon kab pou reyalize konpresyon ki nesesè yo.
Aplikasyon
Rezo CATV -RG6 revokasyon kab kowaksyal pou distribisyon televizyon kab.
Rezo bande -Koneksyon kowaksyal nan sistèm distribisyon bande.
Televizyon satelit -F-tip revokasyon pou kab kowaksyal satelit.
Distribisyon RF -Koneksyon ant kab kowaksyal ak ekipman RF konpatib.
Kabaj rezidansyèl ak komèsyal -Revokasyon jaden pou pwojè enstalasyon ak antretyen.
OEM & personnalisation
|
Atik personnalisation |
Opsyon ki disponib |
|
Kab Konfigirasyon |
RG6 Tri-Shield; RG59 |
|
Materyèl Connector |
Nikèl-Kwiv plake; Zenk alyaj |
|
Fermeture |
Avèk O-ring; San O-ring |
|
Kab Matching |
Custom kab dimansyon, desen, oswa echantiyon |
|
Label Prive |
Logo, make modèl, etikèt, kòd bar |
|
Anbalaj |
Pake kantite, anbalaj enteryè, katon make |
Kontwòl Kalite
Enspeksyon materyèl k ap rantre:Enspekte kò konektè, konpozan kontak, O-bag, ak pati plake pou kondisyon materyèl, dimansyon, ak domaj vizib anvan pwodiksyon an.
Machining & Dimansyon enspeksyon:Tcheke dimansyon konektè enpòtan yo ak zòn antre kab-pou kenbe anfòm ak revokasyon ki konsistan nan pakèt pwodiksyon yo.
Enspeksyon Asanble:Verifye konpozan kontak yo, pati entèn yo, ak pozisyon O-bag pandan asanble a dapre konfigirasyon konektè ki nesesè yo.
Enspeksyon final elektrik ak vizyèl:Tcheke konektè fini pou kondisyon elektrik aplikab, aparans, dimansyon, konfigirasyon pwodwi, ak anbalaj anvan chajman.
Bulk Pwovizyon pou & Anbalaj
Egzanp Lòd:Yo ka bay echantiyon yo pou evalyasyon pre-pwodiksyon anvan yo achte an gwo.
Pwodiksyon pakèt:Lòd yo pwodwi dapre konfigirasyon konektè konfime ak espesifikasyon apwouve.
Opsyon anbalaj:Kantite esansyèl, kantite sak / katon, etikèt, kòd bar, ak mak katon ka ranje selon kondisyon lòd.
Repete Pwovizyon pou:Espesifikasyon pwodwi apwouve ak kondisyon anbalaj yo ka konsève kòm referans pou lòd repete.
FAQ
K: Kisa achtè yo ta dwe tcheke lè yo chwazi yon konektè konpresyon RG6?
A: Faktè kle yo enkli konstriksyon kab, dimansyon kab, koòdone konektè, metòd konpresyon, ak zouti enstalasyon. Konektè a ta dwe matche ak kab aktyèl la.
K: Ki diferans ki genyen ant RG6 Tri-Shield ak estanda-kab plak pwotèj?
R: Kab Tri-Shield sèvi ak kouch pwoteksyon adisyonèl konpare ak estanda-konstriksyon plak pwotèj. Seleksyon Connector ta dwe Se poutèt sa konsidere estrikti aktyèl la kab ak dimansyon.
K: Ki jan nou ka konpare konektè konpresyon RG6 soti nan founisè diferan?
A: Konpare konpatibilite kab, konstriksyon konektè, metòd konpresyon, materyèl, kondisyon elektrik, pwosedi enspeksyon, ak konsistans pwodiksyon olye ke aparans pou kont li.
K: Èske ou ka bay dokiman enspeksyon oswa tès ak yon lòd?
A: Enspeksyon oswa dokiman tès yo ka bay selon kondisyon pwodwi yo te dakò ak espesifikasyon lòd yo.
K: Èske yo ka enkli diferan konfigirasyon konektè nan yon pwogram achte?
A: Konfigirasyon diferan ka apwovizyone nan menm pwogram apwovizyone, sijè a kantite yo mande yo ak aranjman pwodiksyon an.
K: Èske yo ka kenbe spesifikasyon apwouve a pou lòd repete?
A: Wi. Espesifikasyon pwodwi apwouve ak kondisyon pwodiksyon yo ka konsève kòm referans pou lòd ki vin apre yo.
K: Èske ou ka sipòte distribitè ak liy pwodwi prive-label?
A: Wi. Yo ka ranje idantifikasyon ak anbalaj pwodwi pou pwogram distribitè ak prive -selon kondisyon lòd konfime.
K: Ki pwosesis acha pou yon pwojè konektè koutim?
A: Pwosesis la anjeneral gen ladan konfimasyon egzijans, kab ak evalyasyon konektè, apwobasyon echantiyon, konfimasyon spesifikasyon, pwodiksyon esansyèl, enspeksyon, ak chajman.
